PINCEL LUMINOSO

http://electronicapascual.com/blog

Pincel de fibra óptica de 0'75 mm en infrarrojos de 850 nm.

Sirve para pintar con luz, se puede hacer sobre una pared o sobre una pantalla.
Una cámara de vídeo mira donde estas poniendo la luz, un ordenador procesa los datos y con un proyector se proyecta lo que tu estas pintando sobre la pared.
La sensación: parece que pintaras sobre ella.

La brocha esta formada por los siguientes elementos:
- Hilos de fibra óptica, es fibra óptica plástica en polímero conductor de la luz.
Se han empleado:
Fibras de 0.75 mm de espesor, es mas fácil de manejar y cortar y los puntos luminosos de cada una de las fibras mas brillantes.
Pincel de fibra óptica de 0.3 mm luz visible.

Fibras de 0.3 mm de espesor, es mas difícil de maneja y cortar, se han de emplear un numero mucho mayor de fibras para representar la misma superficie de la brocha.
Pero la Fibra de 0.3mm da una sensación mucho mas parecida a la de una brocha como las que se usan para pintar y NO daña la superficie de la pantalla.
Es fácilmente convertible mediante un acoplamiento mecánico en una brocha de  estilo pletina.
 La unidad de emisión de luz está formada por 14 diodos LED de alta luminosidad y de la longitud de onda adecuada a nuestras necesidades.

Un cilindro mecanizado contiene todo el conjunto:
- Fibras ópticas
- Led y su concentrador óptico para el enfoque del haz de luz sobre el extremo interno de las fibras.
-Pulsador de encendido, se utiliza un pulsador para economizar baterías.
- Unidad de energía mediante baterías.
El cabezal que contiene las fibras ópticas y los led, se rosca sobre el cuerpo principal, se sella con silicona y finamente con unas secciones de termoretractil.

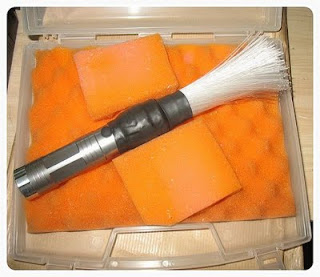

Imagen del pincel de fibra de 0'3 mm apagado


Imagen del pincel de fibra de 0.3mm encendido.

Por otra parte estamos diseñando botes para Graffiti digital utilizando la misma técnica, tratando de conseguir el máximo realismo, se utiliza un bote de graffiti gastado y se introduce la electrónica y los elementos emisores de luz.
